Pack Ecran LCD + caméra F06

Pack Ecran LCD + caméra F06

(Code: LCD-F06)
En Stock

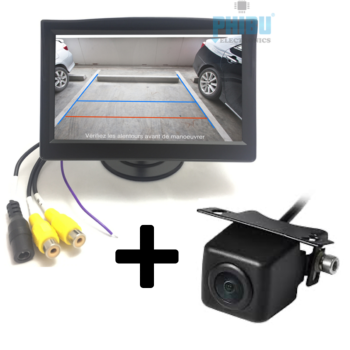

Pack vidéo de recul composé d'un écran LCD  5 pouces, d'une caméra de recul  type F06 et des faisceaux d'alimentation et vidéo

179,00 EUR
800g


Le Pack écran LCD + caméra F06 est adapté à tous types de véhicules : SUV, Break, Monospace et utilitaire.

Son écran de taille  5 pouces avec support rotatif pourra se positionner un peu partout dans votre habitacle. (support ventouse et support adhésif fournis)

En outre, la caméra F06 dispose d'un réglage électronique de l'image, permettant d'adapter au mieux les lignes de guidages par rapport au gabarit du véhiucule.

De plus, le modèle F06 permet un ajustement mécanique de l'angle de vue.


Caractéristiques :

  • Deux entrées vidéos AV1 & AV2
  • Compatibles PAL & NTSC
  • L'entrée AV2 s'affiche lors du passage de la marche arrière
  • L'entrée AV1 peut être utilisée en rétroviseur ( affichage en permanence de la caméra)
  • Menu avec différentes options configurables : réglage des couleurs et de l'image


Deux types de fixation sont incluses :

- Support ventouse : La ventouse permet de positionner l'écran là où vous le souhaitez et de l'enlever après utilisation.

- Support adhésif : Le support adhésif double-face haute résistance vous permet de positionner votre moniteur, sur le tableau de bord.



Description
Schéma d'installation
Installation de l'écran
Description de la caméra
Notice

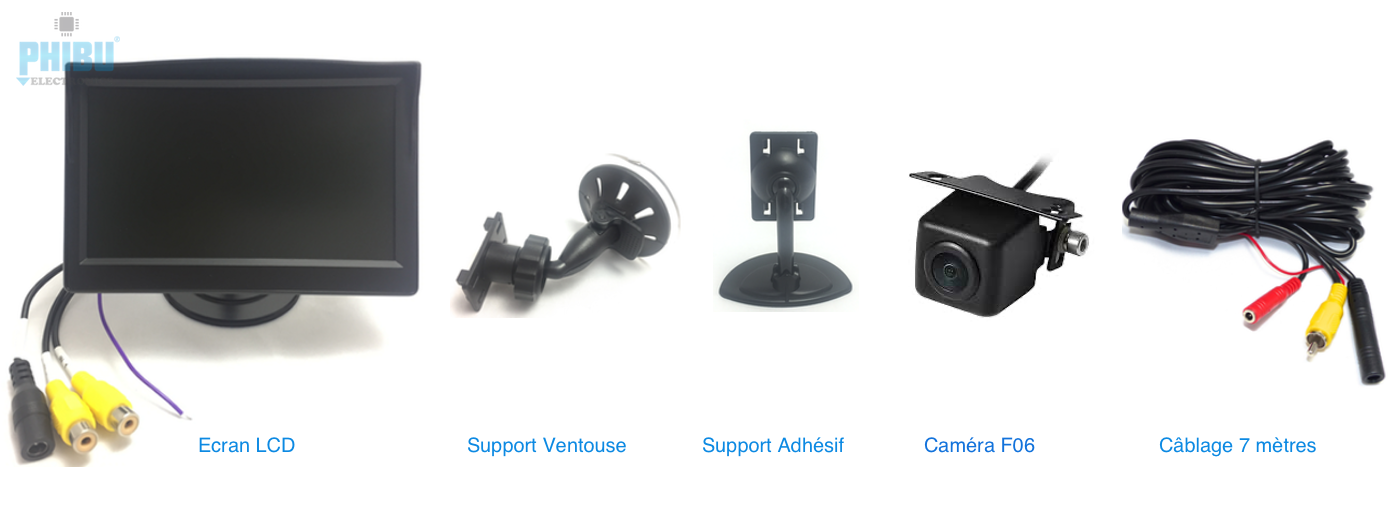

Composition du kit

Ce kit complet se compose de :


  • L'écran LCD 5 pouces
  • Support ventouse et support adhésif orientables
  • Caméra de recul F06
  • Cordon vidéo (7 mètres de long)

Description de la caméra de recul F06

La caméra F06 dispose de lignes de gabarit réglables pour vous guider au mieux lors de la manoeuvre de stationnement.

Par ailleurs, une zone de parking est délimitée par les deux traits parallèles de couleur rouge et bleu.

Vous êtes bien garé lorsque l'obstacle situé derrière vous se trouve entre le trait bleu et le trait rouge, comme illustré ci-dessous :


Caractéristiques de la caméra :

  • Capteur CCD
  • Bonne vision dans l'obscurité
  • Avec lignes de guidage réglables
  • Réglage électronique de l'image (Horizontalement et verticalement)
  • Sensibilité = 0,1 Lux
  • Résolution (TV line) = 480 lignes TV
  • Angle de vue large = 170°
  • Waterproof, IP66
  • Alimentation +12V
  • Balance automatique
  • Température d'utilisation = -30° / +70°

Schéma d'installation

Installation de l'écran

Les supports écran sont rotatifs et permettent  d'orienter l'écran dans tous les sens :

En A et B : L'écran est positionné sur le tableau de bord avec le support adhésif. Position idéale au centre du tableau de bord en B ou sur le côté gauche en A.

En C et D : l'écran est positionné sur le haut du pare-brise via le support adhésif ou via le support ventouse

A noter que le supoort à ventouse vous permet de positionné l'écran là où vous le souhaitez sur le pare-brise.

Schéma d'installation

Installation de l'écran

Les supports écran sont rotatifs et permettent  d'orienter l'écran dans tous les sens :

En A et B : L'écran est positionné sur le tableau de bord avec le support adhésif. Position idéale au centre du tableau de bord en B ou sur le côté gauche en A.

En C et D : l'écran est positionné sur le haut du pare-brise via le support adhésif ou via le support ventouse

A noter que le supoort à ventouse vous permet de positionné l'écran là où vous le souhaitez sur le pare-brise.

Description de la caméra de recul F06

La caméra F06 dispose de lignes de gabarit réglables pour vous guider au mieux lors de la manoeuvre de stationnement.

Par ailleurs, une zone de parking est délimitée par les deux traits parallèles de couleur rouge et bleu.

Vous êtes bien garé lorsque l'obstacle situé derrière vous se trouve entre le trait bleu et le trait rouge, comme illustré ci-dessous :

Cliquez ici pour télécharger la notice
